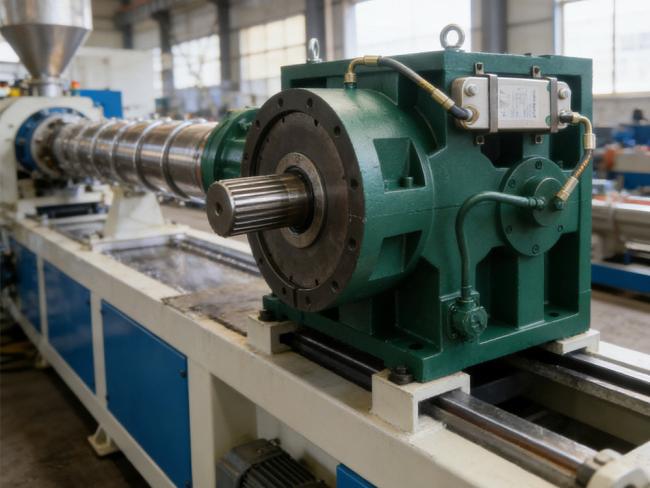

يتم اختيار حجم إطار ZLYJ المناسب من خلال عزم الدوران الناتج ودفع المسمار - وليس من خلال قوة المحرك وحدها. يُظهر مخطط عزم الدوران الناتج لعلبة التروس ZLYJ حسب حجم الإطار ارتفاعًا مستمرًا في عزم الدوران من 1,165 نيوتن متر على ZLYJ133 إلى 32,100 نيوتن متر على ZLYJ420، مع قوة محرك تمتد من 5.5 كيلو واط إلى 260 كيلو واط. يوجد أدناه مخطط النموذج الكامل، وكيفية قراءته، ومثال عملي لحجم المسمار مقاس 90 مم. تقوم شركة KAIYUANDEFU (Changzhou Kaiyuan Defu Reducer Co., Ltd.) بتصنيع مجموعة ZLYJ133–420 الكاملة في مدينة تشانغتشو بمقاطعة جيانغسو، لذا تتم مطابقة كل شكل أدناه بوحدة يمكنك طلبها فعليًا - بما في ذلك التجاويف المخصصة وتكوينات OEM.
يجيب الرسم البياني على ثلاثة أسئلة في وقت واحد: مقدار عزم الدوران الذي يوفره الإطار، وما هي قوة المحرك التي يقبلها، وأي واجب قذف يناسبه. قبل أن تثق في أي جدول اختيار لعلبة التروس ZLYJ مع تقييمات القوة وعزم الدوران، تأكد من أنه يسرد جميع المتغيرات الأربعة - عزم الدوران والطاقة والنسبة والدفع. الرسم البياني الذي يوضح قوة المحرك فقط هو أسرع طريق لفشل المحمل.
نموذج | عزم الدوران المستمر (N·m) | قوة المحرك النموذجية (كيلوواط) | نطاق النسبة | واجب مشترك |
ZLYJ133 | 1,165 | 5.5-15 | 8-20 | ملف تعريف صغير، تكوير |
ZLYJ146 | 1,962 | 7.5-22 | 8-20 | الأنابيب الصغيرة والملف الشخصي |
ZLYJ173 | 2,484 | 11-30 | 8-20 | بثق متوسطة الحجم |
ZLYJ200 | 4,379 | 18.5-45 | 8-20 | ورقة، منتصف خطوط الأنابيب |
ZLYJ225 | 6,568 | 30-55 | 8-20 | الملف الشخصي، يضاعف |
ZLYJ250 | 7,643 | 37-75 | 8-20 | ورقة كبيرة والأنابيب |
ZLYJ280 | 11,822 | 45-90 | 8-20 | خطوط بثق الأنابيب |
ZLYJ315 | 17,427 | 55-132 | 8-20 | قذف عالية الانتاج |
ZLYJ375 | 26,497 | 90-200 | 8-20 | خطوط تكوير كبيرة |
ZLYJ420 | 32,102 | 132-260 | 8-20 | واجب مستمر الثقيلة |
✅ 要点 — قراءة الرسم البياني بشكل صحيح:
✅ خلاصة القول: اختر الإطار الذي يتجاوز عزم دورانه المستمر الطلب الخاص بعامل الخدمة - مخطط النموذج عبارة عن خريطة عزم الدوران، وليس قائمة طاقة.
قم بإجراء أربع عمليات فحص بالترتيب: النسبة، وعزم الدوران، والدفع، ثم السعة الحرارية. يعد تخطي فحص الدفع هو السبب الوحيد الأكثر شيوعًا للفشل المبكر، لأن المسمار يضغط للخلف على علبة التروس بقوة لا يستطيع المخفض القياسي امتصاصها.
الخطوة 1 - النسبة. اقسم سرعة المحرك على سرعة المسمار المستهدفة. محرك 1500 دورة في الدقيقة يقود 100 دورة في الدقيقة يعطي i = 15؛ اختر أقرب نسبة قياسية (14 أو 16).
الخطوة 2 - عزم الدوران. T = 9,550 × كيلوواط ÷ دورة في الدقيقة. يتطلب محرك بقدرة 90 كيلووات عند 135 دورة في الدقيقة حوالي 6367 نيوتن متر؛ مع عامل خدمة يبلغ 1.5 للخدمة المستمرة، حدد إطارًا مصنّفًا أعلى من ~9,550 نيوتن · متر - مخطط عزم دوران خرج علبة التروس ZLYJ حسب حجم الإطار أعلاه يضع هذا الطلب على ZLYJ250 أو ZLYJ280.
الخطوة 3 - التوجه. تقدير الحمل المحوري باستخدام Fa (kN) = π × Ds² × Ps ÷ 4,000:
تحمل حزمة محمل الدفع الموجودة في الجزء الأمامي من عمود الإخراج المجوف هذا الحمل؛ تم تصنيف الإطارات الصغيرة (133/146) لحوالي 12000 ساعة من عمر التحمل، والإطارات الأكبر لحوالي 25000 ساعة. إذا كانت قوة الدفع المحسوبة قريبة من الحد الأقصى، فارفع حجم الإطار بمقدار درجة واحدة.
الخطوة 4 - القدرة الحرارية. تعمل الخطوط التي تعمل بقذف البلاستيك على مدار الساعة على توليد حرارة تتجاهلها التصنيفات الميكانيكية. يجب أن تحدد الإطارات من ZLYJ280 فما فوق التشحيم القسري، ويحافظ ملف التبريد على الزيت عند أو أقل من 90 درجة مئوية في المصانع الساخنة.
ينطبق نفس المنطق على المعدات النهائية: خط بثق الأنابيب الذي يقوم بتشغيل PE عند ضغط القالب العالي يعتمد بشكل أكبر على معدلات الدفع أكثر من خط نفخ الأفلام بقدرة مماثلة، لذا فإن تصنيفات كيلووات متطابقة يمكن أن تتطلب أحجام إطارات مختلفة. هذا هو السبب وراء قيام مهندسي KAIYUANDEFU بمراجعة قطر المسمار وضغط الذوبان - وليس فقط لوحة اسم المحرك - قبل التأكد من جدول اختيار علبة التروس ZLYJ مع تقييمات الطاقة وعزم الدوران لخط العميل، سواء كانت وحدة قياسية أو تصميمًا مخصصًا للتطبيق.
✅ خلاصة القول: نسبة المطابقة وعزم الدوران والدفع والحرارة بهذا الترتيب؛ الإطار الذي ينجو من جميع الاختبارات الأربعة هو الإطار الصحيح.
س: أين يمكنني العثور على مخطط عزم دوران خرج علبة التروس ZLYJ الموثوق به حسب حجم الإطار؟ ج: الرسم البياني أعلاه يغطي ZLYJ133–420 مع عزم دوران مستمر من 1,165 إلى 32,102 نيوتن متر. توفر KAIYUANDEFU بيانات اختبار معتمدة لكل إطار عند الطلب، لذلك يمكن للمشترين التحقق من التصنيفات مقابل دورة العمل الخاصة بهم قبل الطلب.
س: ما هو تصنيف قوة علبة التروس ZLYJ 133 وتجويف عمود الخرج؟ ج: يقبل ZLYJ133 محركات بقدرة 5.5-15 كيلووات ويبدأ بتجويف إخراج يبلغ 38 مم، مما يوفر عزم دوران مستمر يبلغ 1,165 نيوتن متر بنسب 8-20. إنها تناسب آلات البثق الصغيرة أحادية اللولب وخطوط المختبرات وواجبات التكوير الخفيفة.
س: هل يمكن للمصنع تخصيص أحجام الإطارات أو أعمدة الإخراج؟ ج: نعم. مع تغطية ZLYJ133–420 الكاملة، توفر KAIYUANDEFU تجاويف إخراج مخصصة، وأعمدة مجوفة أو مجوفة ذات مفاتيح، وفلنجات تركيب وخيارات ملف تبريد - وهي متطلبات نموذجية لمصنعي آلات البثق OEM والمشترين بالجملة الذين يحلون محل محركات الأقراص القديمة.
أرسل KAIYUANDEFU قطر المسمار الخاص بك، وضغط الذوبان (أو الدفع المحوري)، وقوة المحرك وسرعة المسمار المستهدفة. سيقوم الفريق الهندسي بإجراء فحص من أربع خطوات وإرجاع توصية إطار ZLYJ المطابقة مع التحقق من عزم الدوران والدفع والحرارة - مجانًا، عادةً خلال يوم عمل واحد. يمكن للمشترين الذين يقومون بترقية محركات الأقراص أو استبدالها على الخطوط الموجودة أن يطلبوا أيضًا رسومات مطابقة الأبعاد لاستبدال البراغي.
